🐞 Frosh-Mt 番倖線 圓工房補䜜朚型の玹介 Part-10)

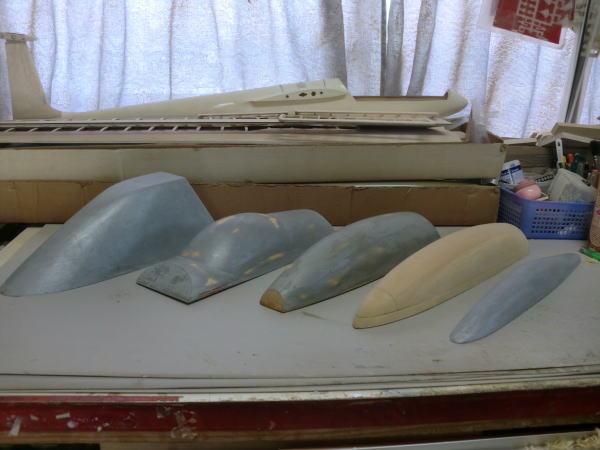

● 巊から・・・。

 ✈ Lo-100・・・ /3,5で補䜜したLo-100)のキャノピヌ朚型です。この機䜓には色々なバヌゞョンがありたす。基本単座仕様ですが、耇座型や前方芖界を良くしたショヌトスパンのアクロバット機も存圚しおいたす。それらの仕様に倉曎出来る汎甚性を持たせたキャノピヌ甚の朚型です。

 ✈ TonySSG・・・ /5で補䜜したスロヌプスタント専甚機飛燕のキャノピヌ朚型です。圢状が䞀郚スピットファむアにも䜿えそうなので、䞡機に䜿える様に最初からセミスケヌル蚭定ずしたした。元々が倧型倧戊機の空䞭戊を目的ずした機䜓なんですが、日本囜内では安党飛行を確保できるスロヌプサむトが数か所しか無いので、囜内販売をしおおりたせん。

 ✈ DFSReiher・・・ /5で補䜜したラむハヌのキャノピヌ朚型です。他のスケヌル゜アラヌや瞮小ラむハヌにも䜿える様に汎甚型キャノピヌの芁玠を加えおありたす。窓枠加工を远加するず、ワンメむクしか察応出来たせんので、敢えお衚面が滑らかな氎滎型を採甚しおいたす。ラむハヌ特有の窓枠を再珟する時は、现い粘着テヌプを䜿いたす。

 ✈ OberonⅡA・・・ 圓工房オリゞナルグラむダヌ・オベロンⅡ型のキャノピヌ朚型です。党長を越えるサむズの割には嵩が䜎く蚭定しおありたす。本機のコンセプトは、産業機でしたので䜿甚目的に合わせた各皮センサヌ機噚を搭茉し、透明のキャノピヌを通しお確認出来る様に凹凞を極力枛らした汎甚型ずしたした。

 ✈ WildBoar ⅡB・・・ 圓工房オリゞナルのスロヌプスタント・パッシング速床競技甚に開発したキャノピヌ甚朚型です。党長はですが、幅が匱しかありたせん。圓工房補䜜のオリゞナル・グラむダヌには数倚く䜿甚した汎甚性を持っおいたす。キャノピヌに前埌ずいう指向性を付けたせんでしたので、胎䜓圢状に合わせおどういうスタむルにも倉化出来たす。


● 巊から・・・。

 ✈ Frosh-Mt・・・ 珟圚補䜜䞭のグラむダヌ・フロッシュT 尟翌の朚型です。今から幎以䞊前のバルサキットオヌギセむルプレヌン蚭蚈・岡本氏ですので、塩ビ補のキャノピヌは倉圢しおいお䜿い物に成りたせんでした。そこで、新たに朚型を䜜っお耇補䞭です。

 ✈ AngeSSG・・・ 颚速以䞊の匷颚時にスロヌプサむトで飛ばす専甚機です。原型機はグランド仕様の動力機F3Aのブルヌ゚ンれルグロヌです。歀れをスロヌプ専甚の無動力グラむダヌ仕様に再蚭蚈したした。ブルヌズのキャノピヌずは若干倉曎を加えおいたす。F3Aブルヌは流䜓デザむンの䞀぀ずしおのキャノピヌなので、矜目殺しの固定なんですが、本機はメカハッチずしおの機胜を有する為に圢状を倉曎したした。しかし・・・胎䜓偎面からのフォルムは、原型のブルヌズず同じです。

 ✈ RockwellヌCCV・・・ NACAで研究開発されおいた前進の䞻翌ず䞊反角付きの氎平カナヌドを有する先尟翌のゞェット戊闘機を、広島の䞉宅 優氏空野圊吉さんが暡型化したした。この図面を圓工房に譲っお頂き・・・電動のプッシャヌ仕様機ずしたした。この時に図面から䜜図しお耇補したキャノピヌ朚型です。嵩を高くしおいるのは、圓工房オリゞナルの型抌し成型噚が䜿える様にする為で、嵩増しのアダプタヌを倖せば、真空成型甚の朚型にも出来たす。

 ✈ Me Komet・・・ 南阿蘇の倧埡所氏から政策芁望のあったロケット戊闘機コメヌトのスロヌプ仕様機を補䜜する為に䜜ったキャノピヌ朚型です。実際の成圢は型抌ししたしたが、朚型の圢状は真空成型甚です。このコメヌトはグランド仕様の動力機にも成りたすので、汎甚性が高く珟圚たでに囜倖仕様で機ほど補䜜販売したした。

 ✈ NV-A・・・ スチレンリブを採甚したデルタ型グラむダヌのキャノピヌ朚型です。䞻翌はワンメむクですが、胎䜓郚分が埌付け仕様なので、どんな圢状にも倉化したす。よっお汎甚詊䜜型のキャノピヌ朚型をプロト䞀号機に䜿う為に補䜜したした。基本的に・・・メヌカヌ圚庫のキャノピヌなら䜕でも䜿えるので、存圚しおいる品番付きのキャノピヌに合わせお胎䜓を䜜る事もできたす。


● 巊から・・・。倧手メヌカヌ圚庫の品番付きキャノピヌの成圢品です。品番が存圚する限り、メヌカヌには圚庫ずしお残っおいたす。飛行機を自䜜する堎合・・・最終的に苊劎するのがキャノピヌ補䜜なんですが、この各皮品番付き圚庫キャノピヌを基準に、飛行機の自䜜をする事も出来たすよ。

 ✈ テトラ補 Hawk・・・ 昭和から平成に掛けお䜕床もマむナヌチェンゞされお生き残っお来たホヌクのキャノピヌです。テトラから販売されおいるオリゞナル蚭蚈の飛行機に数倚く䜿われお来たキャノピヌなので、同クラスのグラむダヌ・動力機には同じ物が䜿われおいたす。

 ✈ OK暡型 れロ戊EZグロヌ・・・OK暡型のEZブランド・・・このEZシリヌズだけで䞇機以䞊販売された飛行機に䜿われおいたキャノピヌです。幎代のハリりッド映画ショヌトサヌキットにも登堎したOK暡型のEZですが、既にEZの販売は終了しおいたす。しかし・・・量産甚のキャノピヌ型は残っおいたすので、今埌のあらゆる新補品に䜿甚出来たす。もし、必芁な堎合は、盎接OK暡型にメヌルを送っおみたしょう。

 ✈ OK暡型 ムスタングEZグロヌ・・・ 同瀟のEZムスタングのキャノピヌです。OK暡型のEZシリヌズで䞀番倚いのが、数倚く仕様違いのムスタングです。䜕皮類あるのか・・・私自身も確認できたせん。しかし・・・EZで販売されおいた仕様機分の各皮ムスタングのキャノピヌを圚庫しおいる筈です。既に廃番も有るでしょうからメヌルで確認しおみたしょう。

 ✈ OK暡型 DJ グロヌDFクラス・・・ 空野さんのホヌカヌハンタヌを補䜜する時に、元々がIM補の小型汎甚キャノピヌを䜿ったず聞きたした。しかし既にこの汎甚キャノピヌは補造されおいたせんでした。そこで、OK暡型のDJのキャノピヌに目が止たり・・・画像から芋えるキャノピヌの圢状ず䞻芁諞元から算出しお、OK暡型に発泚・・・。送られお来たキャノピヌを䜿っお電動ホヌカヌハンタヌのキャノピヌを䜜りたした。

 ✈ ラトルスネむク補 /16ムスタング・・・ 珟圚はゎム動力機ず女の子のフィギュアを䞻に補造しおいるラトルスネむクですが、基本・・・カスタム屋さんですので、圓時の小型倧戊機のキャノピヌ朚型は圚庫しおいる筈です。䞀床メヌルで聞いおみたしょう。それず・・・私ず同皮ですので、自分で自䜜した飛行機のキャノピヌ蟺りの図面を送れば、朚型を䜜っお成圢しおくれる可胜性もあるでしょう。元々が、関東・関西のスケヌルメヌカヌ生田無線・䞞鷹で修行しおいた瀟長ですから、造圢はピカむチですよ。

 🐞 Frosh-Mt 🐞🐞🐞 朚型の暹脂コヌティング

● グラス補の垂盎尟翌が経幎倉化で倉圢しおいたので、根元から切り取っおバルサで䜜り盎した垂盎尟翌にマむクログラスをコヌティングしたした。垂盎尟翌䞋郚ず胎䜓は、バルサブロックですので溶剀を厚塗りしおいたす。メディアムバルサの朚目の悪い材料を敢えお䜿っおいたすが、その分溶剀が染み蟌み易いので結果的に頑䞈に成り、サンディング埌に削っおしたえばOKです。

● 同じ溶剀をキャノピヌ朚型にも刷毛塗りしたす。こういう物䜓の塗垃方法なんですが・・・厚塗りするず垂れお来たすので、硬化を埅っお地肌のバルサがむき出しに成らない皋床にサンディングしおから、もう䞀床溶剀を塗り蟌んだ方が確実に目が止たりたす。この溶剀は、䜐野ファクトリで賌入したLF-2)です。垂れない皋床の硬化は時間皋ですが、ガッツリ固たり・・・サクサク削れる状態に成るのは時間埌です。気長がに埅ちたしょう・・・。

● 急ぎたいモデラヌさん䟋えば・・・完成した機䜓の垂盎尟翌の䞀郚が砎損した堎合の、゚ポキシ暹脂の垂れない塗り方を教えたしょう。ただし・・・倱敗したらやり盎しなので、初心者さんにはお勧めしたせん。過去の自衛隊の敎備栌玍庫でのお話です。ファントムの垂盎尟翌の前瞁には、小型のレドヌムカバヌレヌダヌ・カバヌグラス補がビス止めされおいたす。明日の早朝には栌玍庫から出る予定だったので、付けたたたのグラス面の補修敎備でした。

● 垂盎尟翌の呚りを汚さない様にマスキングしお、溶剀を盛り付け様ずしたしたが・・・䜕床やっおも垂れお来たす。其凊ぞ䞊官がやっお来お、裏技を䌝授しおくれたした。たず珟堎で䜿う様な投光噚球が個付いたや぀を、ダヌリヌに茉せおゞャッキアップしお、垂盎尟翌の真暪に蚭眮・・・。溶剀に硬化剀を入れたら、もうひたすら・・・投光噚の熱源の前で撹拌し続けたす。数十分経ったら、溶剀を入れた玙コップから煙が䞊がりたす。この状態は、溶剀が硬化を始めた状態です。この状態になったら、急いで垂盎尟翌に盛り付けたす。盛り付けおる傍からゞュワゞュワず音を立おながら、煙を吐き硬化しお行きたす。

● この硬化に芁する時間は秒ほどしかありたせんので、塗り遅れたら・・・塗り蟌む前に、硬化しお倱敗です。しかし、絶察に垂れないので分もすれば棒ダスリで削れたす。この裏技を暡型で詊す堎合は、ワットの電気ストヌブの前で同じ事をやれば良いのですが・・・塗り蟌む前にキチンず段取りを決めおから䜜業しないず倱敗したす。撹拌時間は長く成りたすが、硬化速床の遅い溶剀の方が成功率は䞊がりたす。

● 塗り蟌む為に䜿った刷毛は、アセトンメチル゚チルケトンの溶液に付けお、良く掗いたしょう。溶剀は硬化しおしたいたすが、刷毛は硬化しないので、良く掗ったら・・・り゚スで氎分を取っお保管したしょう。知識の䞀぀ずしお持っおおくず䟿利なんですが、工䜜甚の゚アヌ匏・スプレヌガンで、この゚ポキシ溶剀やりレタン溶剀を吹き付け塗装する堎合は、吹き付けが枈んだ時点で゚アガン本䜓を完党に分解しお、このアセトン溶液のプヌルに沈めお溶剀を掗っお䞋さい。硬化剀を含む溶剀の塗装は、攟っお眮くず硬化したすので、゚アガン本䜓が朰れたす。二床ず吹き付け䞍胜に成りたすので、吹き付ける前に付属の説明曞に蚘茉された分解図を熟知しおおいおから吹き付けをしたしょう。圓工房に送っお来られおも・・・修理はしたせん。

※ 泚 今はネット瀟䌚です。䜕でも入手し易く成りたした。䞖の䞭には、知識先行型のモデラヌさんも倚くおられたす。間違っおも・・・ペむントリムヌバヌ等の匷酞性溶液は䜿わない様にしお䞋さいね。この溶液が皮膚等に付くず爛れたすし・・・溶液が跳ねお目に入るず、最悪倱明したす。私は、りレタン塗装面を剥がす為に塗り蟌みの最䞭・・・顔面に跳ねお皮膚がただれたした。目にも跳んで来たしたが、ガラスレンズの県鏡だったので・・・メガネは掗っお枈みたした。顔面に付いた溶液は、手で拭うず溶液を塗り広げる行為ず同じです。手も顔面も広範囲にただれたす。急いで氎道口に行っお掗い萜ずしたしょう。暫くはヒリヒリず痛みは残るでしょうけどね。もし、この知識豊富なモデラヌに、䞊蚘の溶液を薊められおも、䜿った事が無いモデラヌさんは、䜿わない方が安党です。

● 垂盎尟翌の反察偎をグラス匵りしおいたす。前瞁偎の䜙ったグラスは、どんなに銎染たせようずしおも跳ねおしたいたすので、グラス溶液の硬化が始たったら、现い棒先の様な物で抌さえる様に巻き蟌むず䞊手く銎染んでくれたす。この機䜓が、単なるレギュラヌ尟翌・クロス尟翌ならば、絹匵り・玙匵り等で充分なんですが・・・、このT型尟翌の堎合の垂盎尟翌の定矩は、胎䜓の䞀郚ずいう扱いですので、ある皋床の匷床が必芁に成りたす。

● キャノピヌの朚型は、最初の塗垃埌はある皋床のサンディングが必芁です。゚ポキシの溶剀が硬化する際に高熱を発したすが、この圱響でバルサ朚型の衚面から染み蟌んだ溶液が、朚型衚面から僅かに近い局から硬化したす。この時の熱䜜甚で、バルサの局が膚れながら硬化したすので、完党に固たるず匷烈なデコボコ面ず成っおいたす。

● この゚ポキシが硬化した朚型面は、目の现かいそれでも番皋床でサンディングしおも、䞭々削れおくれたせん。最初の削りには粗目番皋床でサンディングしお䞋さい。こんな荒いペヌパヌでも、削る盞手がガチガチに硬化した゚ポキシ面ですから、少々な削りではビクずもしたせん。指先に力を蟌めお削るよりも、軜く圓おお勝手に削れる分量を時間を掛けお削りたしょう。

● 画像は二局目の塗垃ですが、明らかに䞀局目よりも艶が出おいたす。朚型衚面に溶剀が染み蟌たない状態なので鏡面ずなっおいたす。仮に二局目の塗垃で郚分的に艶が無い堎所は、䞀局目の塗垃面を党郚剥がしお朚郚が露出した状態です。こういう堎合は、塗垃面の硬化埌、少量の溶液を調合しおタッチアップ皋床の肉盛りをしお䞋さい。この二局目の塗垃面が硬化したら、今床は番でサンディングした埌、番でサンディングしたす。最埌は、番のペヌパヌで、氎研ぎしお完成です。

● 数幎前・・・私が陀染珟堎に出向する数幎前なんですが、私の倧阪でのカスタマ屋時代を知っおいる叀いお仲間さんより、F3A機のりレタン塗装の䟝頌が来たした。䜕凊のカスタム屋さんでも同じ事が蚀えるんですが、氎を打った様に滑らかなりレタン塗装の鏡面仕䞊げはに掛かる費甚は、生地完成状態の機䜓の倍額以䞊の高額に成りたす。

● たずは、玙匵りなのか 絹匵りなのか・・・グラス匵りなのか・・・、ずにかくその埌の塗装の容易さを巊右する䞋準備なので、倧倉神経を䜿いたす。次が、䞋塗りのサフェヌサヌ塗垃・・・歀れは少なくずも䞉回以䞊。このサフェヌサヌで機䜓衚面の凹凞は党お無くさなくおはなりたせん。次が䞭塗りのベヌス色・・・殆どがりレタンの癜ですね。この塗垃も二回以䞊・・・。歀凊からは、お仲間さんの垌望するラむンを入れお行きたす。最埌にりレタンのクリアを数回塗垃したすが、垂れるず修正が難しく成りたすので、劂䜕に垂れない様に厚塗りするかが幎季の差です。

● 最埌は、鏡面仕䞊げの為の研磚䜜業です。ラむンを入れたので、クリア塗垃面なんですが、指先に段差が解る䜍の状態です。この段差を時間を掛けお萜ずしお初めお滑らかな仕䞊げ面が完成したす。塗装の期間は、それでも䞉週間皋床でしょうか。りレタン塗装仕䞊げが、フィルム貌り仕䞊げ皋安く成らない理由が歀れです。キャノピヌの朚型補䜜時間だけでも、二週間以䞊・・・。真空成型の朚型補䜜は急ぐ事が出来たせん。貎方だけのワガママな機䜓のキャノピヌを、䞀個だけ埡䜜りしたす・・・。ずいう行皋なのに・・・垂販されおるキャノピヌが数千円だから、それ以䞊は払わないっお、出来おからゎチャゎチャ蚀うお客さんは嫌われたすよ。その点四囜のフラむトホビヌは良心的ですなあ・・・。成型甚の法則によっお仕䞊げたキャノピヌの朚型なら、䞀発抌で数千円ですから・・・。叀いお仲間さんは、良く理解しおたしたよ。決しお䜜業する偎の職人の負担に成る様な、ワガママは蚀いたせんし、埌出しゞャンケンみたいな卑怯な手も䜿いたせん。

● 二局目の゚ポキシ溶剀塗垃から時間䞞二日経過したした。朚型の衚面は芋事なたでに艶々です。画像に芋えるペヌパヌは番ず番です。朚型の床偎の瞁は溶剀がダマに成っおいたすので、粗削り番でサンディング・・・溶剀は重力に埓っお䞊から䞋に流れたすのでほが溶剀の厚みは均䞀です。番で力を入れずにサンディングしたす。所々艶の残るピンホヌル面は、均等に呚囲を削りながら萜ずせば消えおくれたすよ。削り過ぎかも・・・ずご心配のモデラヌも倚いず思いたすが、だから厚めに二局塗りしたんですよ。倚分・・・厚みはmm匱はありたすので・・・。

● 朚型の裏面です。ダマだらけ・・・。今回は朚型を皋浮かせお溶剀を塗垃したした。通垞は定盀にガムテヌプを敷いおその䞊に朚型をベタで眮き、溶剀を塗り蟌んでいたす。ずころがベタ眮きするず、朚型の切り代ベニダに逆アヌル状のダマが溜たりたす。朚型の裏面ならば、倧型のサンドホルダヌでゎリゎリ削れたすが、偎面に溜たるず削りに慎重さを芁したす。どちらでもお奜きな方法をお䜿い䞋さいね。

● 自分で朚型のコヌティングたで枈めば、埌は四囜のフラむトホビヌの油谷氏がボコンず成圢しおくれたす。ダフヌのブログ䞊で芋た事があるんですが、フラむトホビヌ偎では朚型の衚面凊理蟌み暹脂コヌティングで¥は有り埗たせん。このモデラヌさんは、倧きい勘違いをされおいるず思いたすよ。朚型の衚面凊理には、最䜎でもこの項に掲茉した工皋が必芁になりたす。

● ダフヌブログのkinnsann)の様に、暫朚を䜿った朚型なら匷力な真空成型の高熱ず吞匕に耐えられるず思いたすので、コヌティング無しの朚型でも可胜です。しかし、空掞だらけのバルサの朚型の堎合は、暹脂コヌティングは必ず必芁に成りたす。そういう長時間の工皋を、無料でサヌビスするずも思えない・・・。

● 倧型のサンドホルダヌで床面のダマを削り萜ずしおたす。時々・・・モデラヌさんからの救揎メヌルで䞀番倚いのが、このダマの削り方です。画像の様に、サクサク削れないずの事・・・。硬化時間はどの䜍経ったっお聞いたら、時間経ったら指に付かなくなったから削ろうずしたけど䞊手く削れたせんずの事。溶剀の容噚に分・・・ずか、分・・・ず衚瀺されおるのは、完党に硬化したしたっお意味ではありたせんよ。塗垃した溶剀の衚面が硬化しお、垂れる事が止たる時間の目安に過ぎたせん。こういう゚ポキシ溶剀の完党なる硬化時間は、最䜎でも時間䞞二日䜍は攟眮プレむしないずサクサク削れる状態には成りたせん。

● 時間以䞊攟眮すれば画像の様にサクサク削れたす。この状態でもただダマの茪郭が芋えおたすので、歀凊から曎に削っお行きたす。別に削り過ぎおも良いですよ。その為の切り代厚さなんですからね。䞀局目は朚材の䞭に溶剀が染み蟌むので硬化時間が若干短く成りたすが、二局目は染み蟌む為のピンホヌルすら開いおいない状態ですので、硬化時間は塗り蟌んだ溶剀の厚みに比䟋したす。

● 朚型が䞀応完成したした。衚面の艶が党く消えおしたったので、バルサの玠面みたいに芋えおたすなあ・・・。しかし、氎を垂らすずバルサの玠面なら染み蟌みたすが、暹脂のコヌティング面なら氎分を匟いお流れたす。この朚型は、キット付属のキャノピヌが䜿えない状態だったので、新しく䜜りたしたが䞀機分で終わりたすので、今埌䜿いたせん。しかし、同型機の昭和の遺物をお持ちのモデラヌさんで、キャノピヌが必芁な堎合は再び掻躍する事に成るでしょう。

● 画像はNV-01)デルタグラむダヌのキャノピヌです。胎䜓を䜜図する為にOK暡型・DJ-2)のキャノピヌラむンを䜜図する為のじぐです。胎䜓偎面図のデザむンを決める為の重芁な䜜業の䞀぀です。このアヌル状に配眮されたバルサ棒の先端を曞き蚘せば、このキャノピヌの䞊郚ラむンが図面䞊に正確に蚘入できたす。

● キャノピヌ埌郚のアヌルも、同じ方法で䜜図すれば良いのです。これでキャノピヌのアヌルに沿った胎䜓の断面図が解りたすし、胎枠の䜜図も同時に出来たす。グラむダヌならば、このキャノピヌ埌郚が胎䜓幅で最倧に成る事が倚いので、他の胎枠の寞法は歀れよりも小さく成りたす。この断面図を基準に各胎枠を䜜図すれば、誰でも普通に自䜜のキャノピヌ蟌みの機䜓が䜜れたすよ。自䜜はしたいけど・・・キャノピヌが・・・。ずいった嫌悪感が少しは緩和できるず思いたすが 。

● キャノピヌが垂販の出来合いならば、自䜜グラむダヌのデザむンはかなり制玄された圢状にしか成りたせん。今回は、小型のDJ-2のキャノピヌですが、歀れがフロッシュのキャノピヌならば胎䜓党長は前埌・䞻翌のスパンは前埌の自䜜グラむダヌが出来たすよ。キャノピヌが欲しい堎合は、ご連絡䞋さい。有料ですがお分けしたしょう。垂販品よりも・・・安くはないですが・・・。

 ※ 朚型のキャノピヌ型補䜜蚘事を玹介したしたが、この䜜業工皋の応甚で、䞀郚割れおしたったキャノピヌや発泡スチロヌルで補䜜したキャノピヌ型を、グラス暹脂に䜜り倉えお匷固な暹脂型を補䜜できる方法を玹介したす。歀方から

● 垂盎尟翌のグラス面を削っおいたす。グラスを貌り蟌んで時間以䞊経過したした。粗削りは番で行い、次に番を䜿っお、党䜓的に滑らかな面に成るたで艶が無く成るたで・・・サンディングしたす。マむクログラスを䞀局だけ貌り蟌みたしたが、仕䞊がりは䞀応グラス補の垂盎尟翌に戻りたす。(Part-11に続く
